防止陶氏超濾膜組件在保存期間受凍是必要的，膜組件保存期間的溫度限值不可低于1oC (33.8oF)。如果將膜組件置于低于該限值的溫度環(huán)境下，則可能對(duì)膜絲造成不可逆的損傷，并導(dǎo)致超濾膜組件損壞。
如果預(yù)計(jì)膜組件會(huì)面臨過冷環(huán)境，保存時(shí)應(yīng)在保護(hù)液中添加甘油，用于短期或長期關(guān)機(jī)防凍保存。如果預(yù)計(jì)膜組件會(huì)受凍并已告知廠家，廠家會(huì)在陶氏超濾膜組件包裝前在工廠中向保護(hù)液中添加甘油，以便能在冷凍環(huán)境中運(yùn)輸和儲(chǔ)存。如果客戶要進(jìn)行重新保存，應(yīng)在保護(hù)液中使用甘油，詳細(xì)的甘油添加比例請(qǐng)見下表：

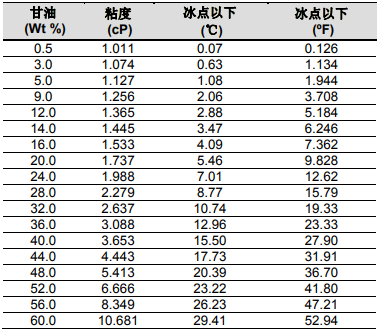

甘油防凍添加比例表
陶氏超濾膜組件變干后的再濕潤處理
若膜組件因運(yùn)輸、儲(chǔ)存和保存不當(dāng)而導(dǎo)致變干，可能對(duì)陶氏超濾膜的透水性能造成不可逆的損失。原則上可選用以下其中的一種方法對(duì)膜組件重新潤濕來盡可能的恢復(fù)超濾膜的性能：
1、將陶氏超濾膜組件膜絲浸入到50%/50%的乙醇/水溶液或丙醇/水溶液中浸泡15分鐘。
2、將陶氏超濾膜組件安裝到機(jī)架上時(shí)執(zhí)行該程序：用超濾進(jìn)水泵將膜組件加壓至4.75bar(68.9 psi)的目標(biāo)壓力，其中超濾進(jìn)水泵應(yīng)具有在低流量條件時(shí)達(dá)到目標(biāo)壓力的能力。在加壓過程中，緩慢關(guān)閉產(chǎn)水端閥門直至達(dá)到目標(biāo)壓力。之后，完全關(guān)閉進(jìn)水端和產(chǎn)水端閥門，以目標(biāo)壓力保持30分鐘。注意在進(jìn)水壓力泄壓時(shí)，需緩慢地重新打開產(chǎn)水端，以確保跨膜壓差(TMP)（膜的進(jìn)水側(cè)到產(chǎn)水側(cè)的壓降）始終不超過2.1bar(30.5 psi)。
3、將陶氏超濾膜組件膜絲浸入到1%HCl或4%HNO3溶液中浸泡24小時(shí)，在膜組件浸泡期間，確保膜組件處于豎直位置，以便夾帶的空氣能夠排出。
關(guān)于陶氏超濾膜組件變干后的再潤濕，即使采用上述三種方法中的任何一種，都不能完全確保超濾膜性能能夠完全恢復(fù)。同時(shí)如果在現(xiàn)場直接采用50%乙醇，或采用1% HCl或4%HNO3等，都需要嚴(yán)格的安全防護(hù)措施。
